SYV-50-9-41射频同轴电缆 结构、特性与应用解析

在无线通信、广播电视、雷达系统及各类射频测试领域，射频同轴电缆扮演着至关重要的信号传输角色。其中，SYV-50-9-41作为一种典型的射频电缆型号，因其特定的电气与机械性能，在众多工程应用中备受青睐。本文将深入解析SYV-50-9-41射频线的结构特点、关键性能参数及其典型应用场景。

一、型号命名与结构解析

“SYV-50-9-41”这一型号标识蕴含着明确的技术信息：

• SYV：代表电缆的类别。“S”表示同轴射频电缆，“Y”表示绝缘材料为聚乙烯（PE），而“V”则代表护套材料为聚氯乙烯（PVC）。
• 50：指电缆的特性阻抗为50欧姆。这是射频系统中最为常见的标准阻抗值，旨在实现信号传输时的最小反射和最大功率传输。
• 9：表示电缆绝缘层的外径约为9毫米，这直接关系到电缆的整体外径和机械强度。
• 41：此编号可能代表具体的结构细节或版本，在不同制造商的标准中可能略有差异，通常指代特定的编织层结构或性能等级。

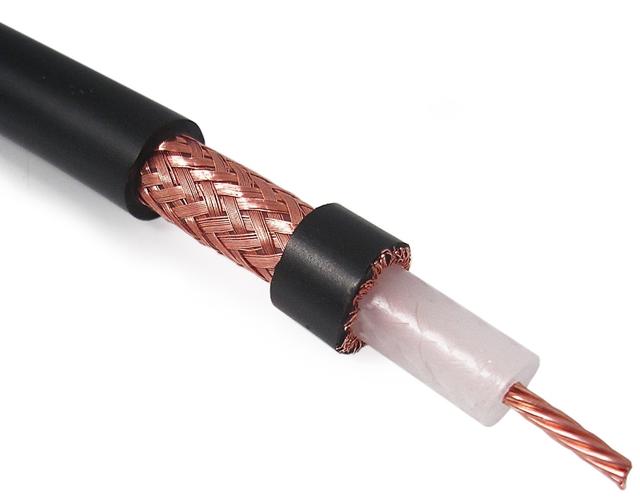

其典型物理结构从内到外依次为：

1. 内导体：通常采用单根或多股绞合的铜线或镀银铜线，负责传输射频信号。
2. 绝缘层：采用实心聚乙烯材料，均匀包裹内导体，起到支撑和电绝缘的作用，并决定了电缆的阻抗特性。
3. 外导体（屏蔽层）：通常为铜线编织层，有时会结合铝箔麦拉，用于屏蔽外部电磁干扰，同时构成信号的回流路径。
4. 护套：最外层的PVC保护层，提供机械保护、耐磨性及一定的环境适应性（防潮、防轻度腐蚀）。

二、关键电气与机械性能

1. 特性阻抗：稳定的50欧姆阻抗，确保与大多数射频设备（如发射机、接收机、天线、频谱仪）的阻抗匹配。
2. 衰减（损耗）：在射频范围内，信号在电缆中传输会有衰减。SYV-50-9-41在特定频率（如100MHz、400MHz、1GHz）下有对应的衰减值（单位：dB/100m）。相对较粗的9mm结构使其在同等频率下的衰减低于更细的电缆（如SYV-50-3）。
3. 屏蔽效能：编织外导体提供了良好的电磁屏蔽，能有效抑制外部干扰并防止信号泄漏。
4. 额定电压与功率容量：结构决定了其可承受的工作电压和传输的平均功率相对较高，适用于中功率场合。
5. 弯曲半径与机械强度：由于外径较粗，其最小弯曲半径相对较大，安装时需注意避免过度弯曲。PVC护套提供了良好的耐用性。

三、主要应用场景

鉴于其性能特点，SYV-50-9-41射频电缆常用于以下领域：

• 固定设备内部连接：如广播电视发射设备内部单元之间的连接、大型通信基站内部分系统互连。
• 中短距离信号分发：在演播室、卫星接收站、雷达站等场所，用于信号从主设备到分配网络或天线之间的传输。
• 测试与测量系统：在需要较低损耗的测试环境中，连接信号源、功率放大器与测试天线或负载。
• 无线通信基础设施：作为馈线，连接基站射频单元与天线（尤其在早期或某些特定设计中），但现代宏基站更多使用损耗更低的波纹铜管电缆。

四、选型与使用注意事项

1. 频率匹配：需明确工作频率范围，确保电缆在该频段的衰减在系统允许范围内。
2. 阻抗一致性：整个传输链路（设备-电缆-连接器-天线）应保持50欧姆阻抗一致性，以减少信号反射。
3. 连接器安装：需选用匹配的N型、UHF（PL259/SO239）或其他类型连接器，并确保安装规范，避免引入额外的损耗或驻波。
4. 环境考量：SYV电缆的PVC护套适用于一般室内环境或温和的室外环境。若用于极端户外条件（长期日晒雨淋、高低温），应考虑护套材料更耐候的电缆型号（如SYWV）。
5. 与柔性电缆区分：SYV通常为实心绝缘，弯曲性能相对一般。需要频繁弯折移动的场合（如测试跳线），应选用更加柔软的同轴电缆。

###

SYV-50-9-41射频同轴电缆凭借其稳定的50欧姆阻抗、较低的中频损耗和可靠的结构，在众多固定或半固定射频信号传输场景中发挥着重要作用。工程师在选择时，应综合考虑其频率响应、衰减要求、机械环境及成本，以确保整个通信或测试系统的高效稳定运行。对于更高频率或更低损耗要求的应用，则需评估其他类型的电缆，如低损耗的泡沫绝缘电缆或半刚性电缆。
